Yüksek Verim, Güçlü Koruma, Uzun Ömür

110–220V AC ±%15 giriş, >%85 verim, <0,5W standby, Low-ESR 105°C kapasitörler ve ~20ms hold-up ile CCTV & sanayi uygulamaları için ideal.

Öne Çıkanlar

 110–220V AC ±%15

 12V DC • 5A (60W)

 SCP • OCP • OVP • OTP

 Verim > %85

 105°C Low ESR

 Hold-Up ≈ 20ms

Kamera Sistemleri İçin Hazır

IP/Analog kameralar, DVR/NVR cihazları ve 12V aksesuarlar.

• 12V DC CCTV kameralar (IR LED’li modeller dahil)
• DVR cihazları (genellikle 12V DC giriş)
• NVR cihazlarının çoğu 12V adaptörle çalışır (PoE kameralar genelde 48V’tur)

Akıllı Koruma

Kısa devre, aşırı akım, aşırı gerilim ve aşırı ısı korumaları.

Yüksek Verim

>%85 verim; düşük ısı, uzun ömür. Stand-by <0,5W.

105°C Low-ESR

Dalgalanmalarda kararlı besleme, düşük ripple & noise.

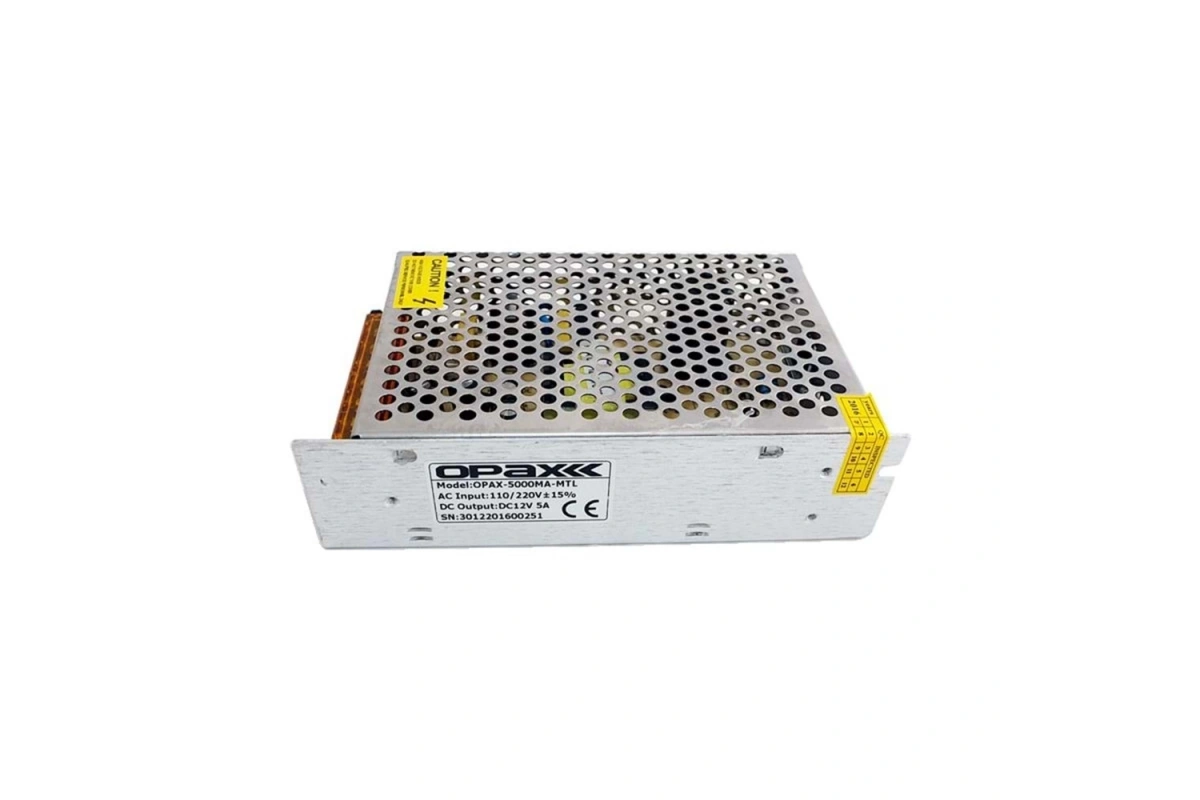

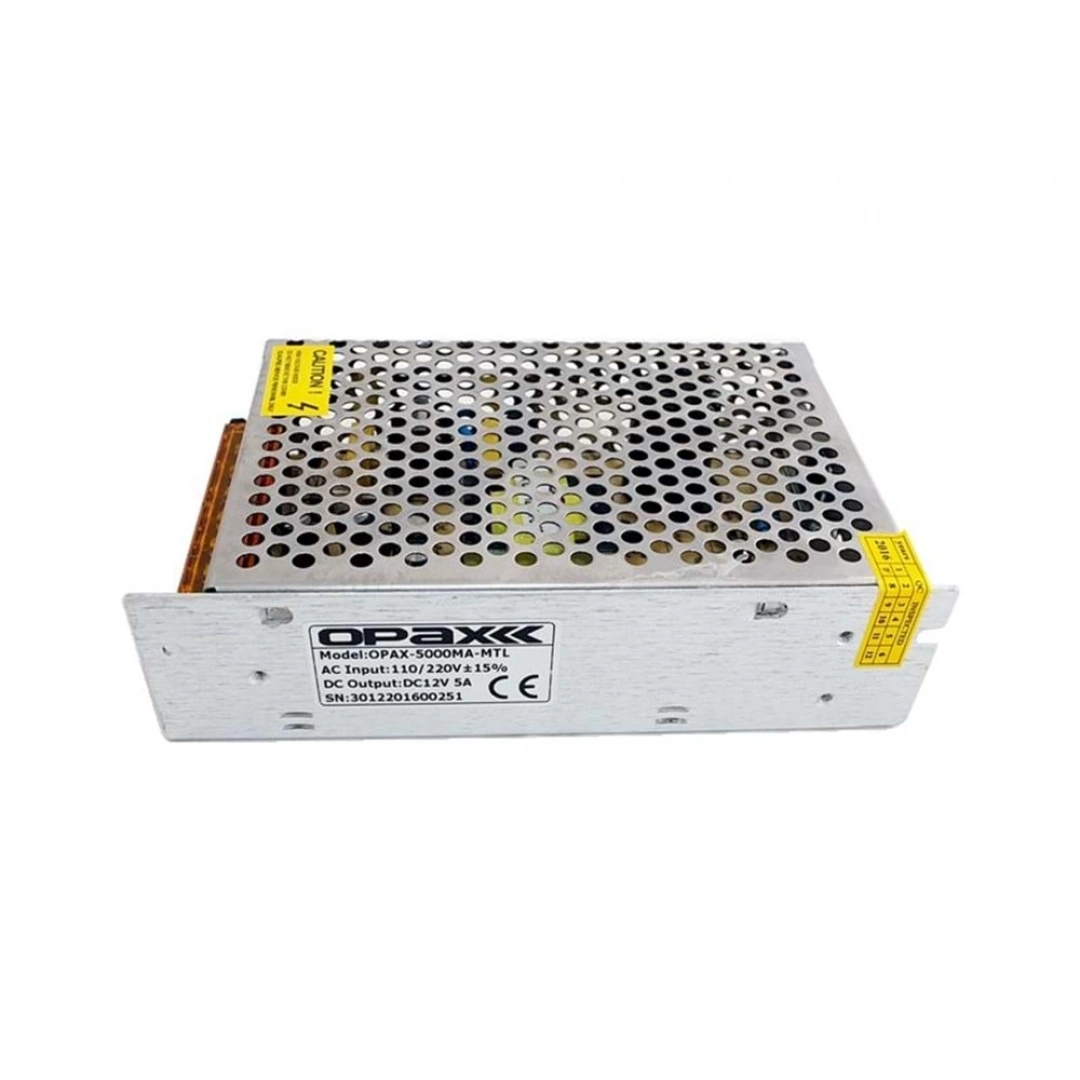

Teknik Özellikler

Giriş

110–220V AC ±%15, 47–63Hz; evrensel şebeke uyumu.

Çıkış

12V DC, 5A (60W). Yük altında ≈≤%2 voltaj sapması.

Ripple & Noise

Tipik <120mVp-p; görüntü karıncalanmasını azaltır.

Hold-Up / Rise

Hold-up ≈20ms; hızlı ve güvenli kalkış.

Soğutma

Alüminyum gövde + hava dolaşımlı pasif tasarım (fansız, sessiz).

Koruma

SCP, OCP, OVP, OTP (otomatik toparlanma destekli tasarım).

Çalışma Sıcaklığı

-20°C ~ +70°C; depolama: -40°C ~ +85°C.

Bileşen Kalitesi

105°C Low-ESR kondansatörler, yüksek MTBF.

Uygunluk

CE/EMC ve RoHS uyumlu üretim.

Bağlantı

5.5×2.1 mm DC jak; klemensten dağıtım opsiyonu.

Garanti

2 yıl üretici garantisi. 7/24 kullanım senaryolarına uygun.

Güvenlik Notu

Polariteyi kontrol edin (+ merkez / – dış). Kısa devreyi önleyin.

Kullanım Alanları

Kameralar

Analog/AHD/TVI/CVI ve 12V destekli IP kameralar.

DVR/NVR

Birçok DVR ve NVR kayıt cihazı 12V DC ile çalışır.

Otomasyon

LED tabela/şerit, 12V motorlar, otomasyon-haberleşme cihazları, modem/router, laboratuvar ekipmanı.

Kurulum İpuçları

Kablo Kesiti

Hat uzunluğu/akıma göre 2×0.75mm² ve üzeri seçin; voltaj düşümünü hesaplayın.

Dağıtım

Çoklu kamera beslemesinde klemensten yıldız dağıtım tercih edin.

Polarite

Merkez pin genelde “+”. Ters bağlantı cihaz arızasına yol açabilir.

Havalandırma

Kapalı panolarda hava sirkülasyonu sağlayın; üzerini kapatmayın.

Headroom

Toplam akım ihtiyacına %20–30 emniyet payı bırakın.

Tepe Akım

IR LED açılışındaki ani akımları hesaba katarak kapasite planlayın.

Hızlı Yanıtlar (FAQ)

PoE IP kamerayı besler mi?

Hayır. PoE genellikle 48V’tur. Bu adaptör 12V cihazlar (kamera/NVR/DVR vb.) içindir.

Uç Tipi

Yaygın uyumluluk için 5.5×2.1mm DC jak kullanılır. Klemens dağıtımı yapılabilir.

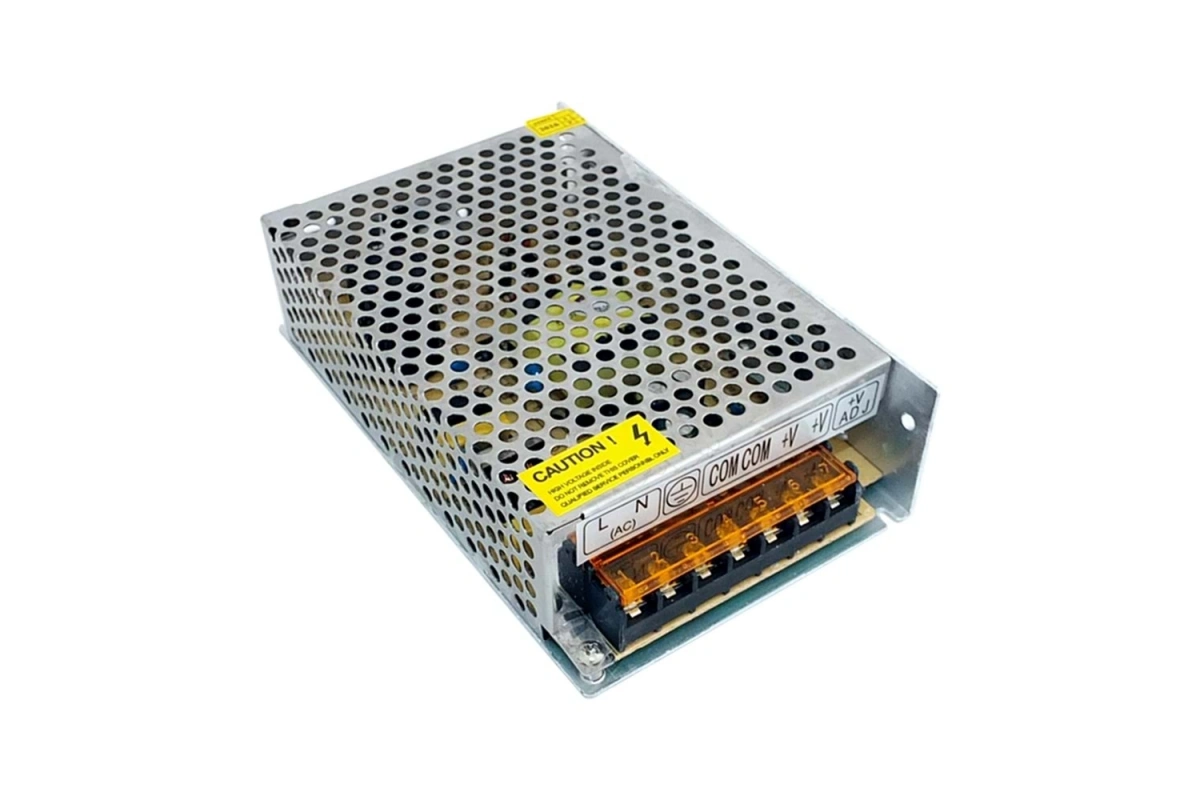

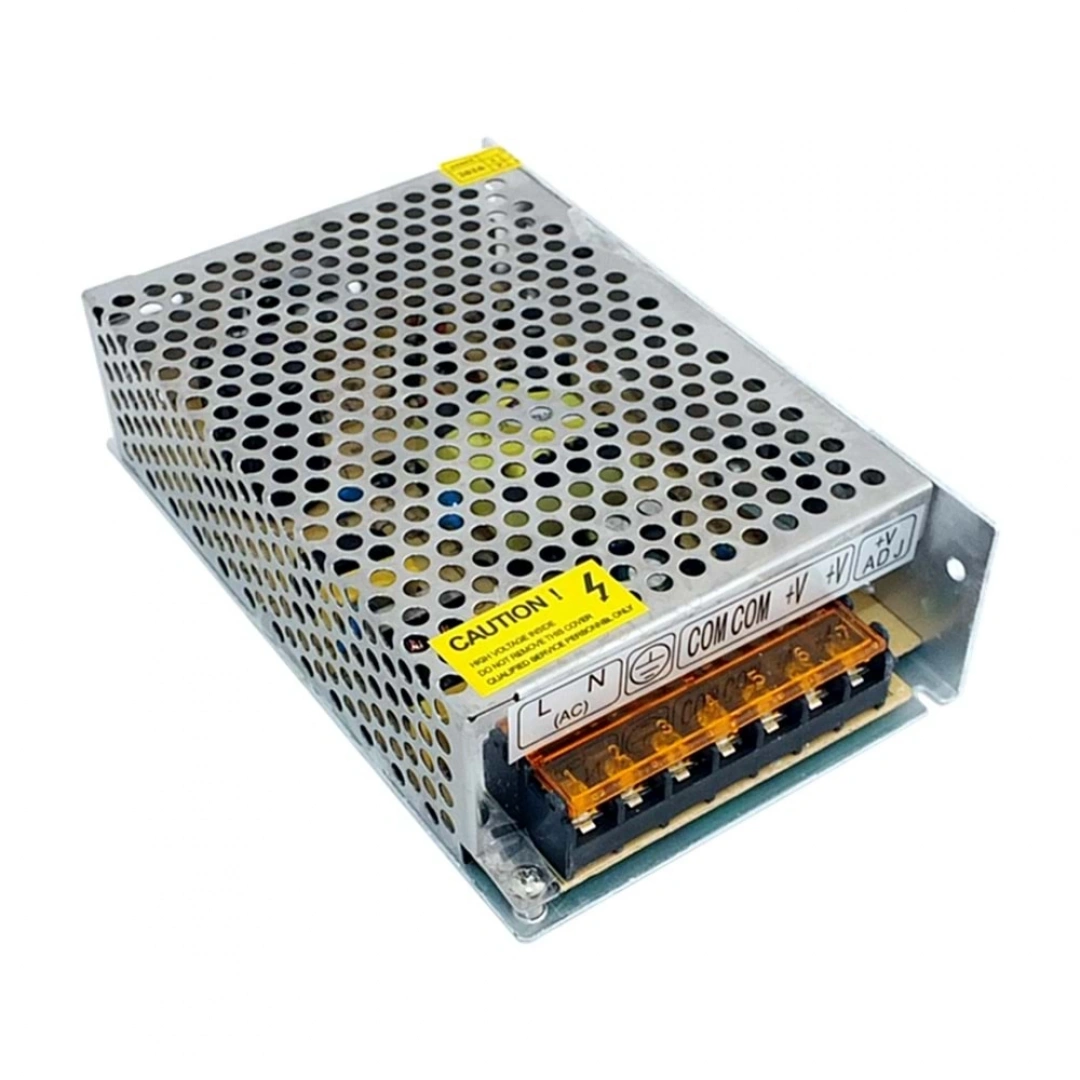

Bağlantı ve Kablolama

Giriş (AC Tarafı)

• L (AC) : Faz hattı – genelde kahverengi/siyah kablo.
• N (AC) : Nötr hattı – genelde mavi kablo.
• ⏚ (Toprak) : Koruma toprak hattı – yeşil-sarı kablo. Kasaya mutlaka bağlanmalı.

Çıkış (DC Tarafı)

• COM / COM : Negatif (–) uç, cihazların GND girişine bağlanır.
• +V / +V : Pozitif (+) uç, cihazların +12V girişine bağlanır.
• V ADJ : Trimpot – çıkışı 11.5–12.6V aralığında ayarlamak için.

Adım Adım Bağlantı

1) Şebeke elektriğini kesin ve test kalemiyle kontrol edin.
2) Faz (L), Nötr (N) ve Toprak (⏚) kablolarını klemense bağlayın.
3) Çıkışta +V uçlarını cihazların +12V girişlerine, COM uçlarını GND girişlerine bağlayın.
4) Tek cihazda DC jak merkez +, dış halka – olarak bağlanır.
5) Çoklu kamera için +V ve COM’u dağıtım klemensine götürüp yıldız topolojiyle paylaştırın.

Dikkat Edilmesi Gerekenler

• +V ve COM uçlarını ters bağlamayın (cihaz hasar görür).
• COM (–) ile kasa topraklamasını bilinçsizce köprülemeyin.
• Kablo kesitini mesafeye göre seçin; ince kabloda voltaj düşümü olur.
• V-ADJ ayarını 12.8V üstüne çıkarmayın.
• Girişe uygun değerli sigorta kullanın.
